Высота 12 U
Нагрузка 70 кг
Полезная глубина 450 мм
Сварная конструкция
Антивандальный замок
Навесной телекоммуникационный шкаф ЦМО ШРН-А-12.520 сейфового типа предназначен для эксплуатации в помещении с риском механических повреждений — изготовлен из стали толщиной 1.5 мм и 2 мм (дверь), укомплектован усиленным замком, защищенным от взлома и подбора ключей. Соответствует ТУ РБ 800008148.002-2003, ГОСТ 28601-90 (МЭК 297) для типоразмера 19". Для естественного охлаждения оборудования в боковых стенках предусмотрены отверстия размером 125×125 мм. Отверстия можно закрыть заглушками, перфорированными заглушками, вентиляционными фильтрами.
Основные параметры:
- Высота — 12 U.
- Ширина — 600 мм.
- Глубина — 530 мм.
- Полезная глубина — 450 мм.
- Сварная конструкция.
- Система заземления.
- Усиление дверного проема и двери швеллерами.
- Пенорезиновый уплотнитель по контуру двери и проема.
- Дополнительная механическая защита двери со стороны петель.
- Ребра жесткости для усиления задней стенки.
- Максимально допустимая распределенная весовая нагрузка — 70 кг.
- Усиленные монтажные отверстия в задней стенке.
- Четыре кабельных ввода в крыше.
- Угол поворота двери — 180°.
Рабочие условия: температура — +5 °C… +40 °C, допустимая влажность — 80 % при 25 °C. Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150, защита от влаги и пыли — IP43. Поставляется в сборе. Окрашен полимерной шагреневой порошковой краской светло-серого (RAL 7035) цвета, направляющие оцинкованы. Размер (мм) — 600×530×633. Вес — 39 кг.

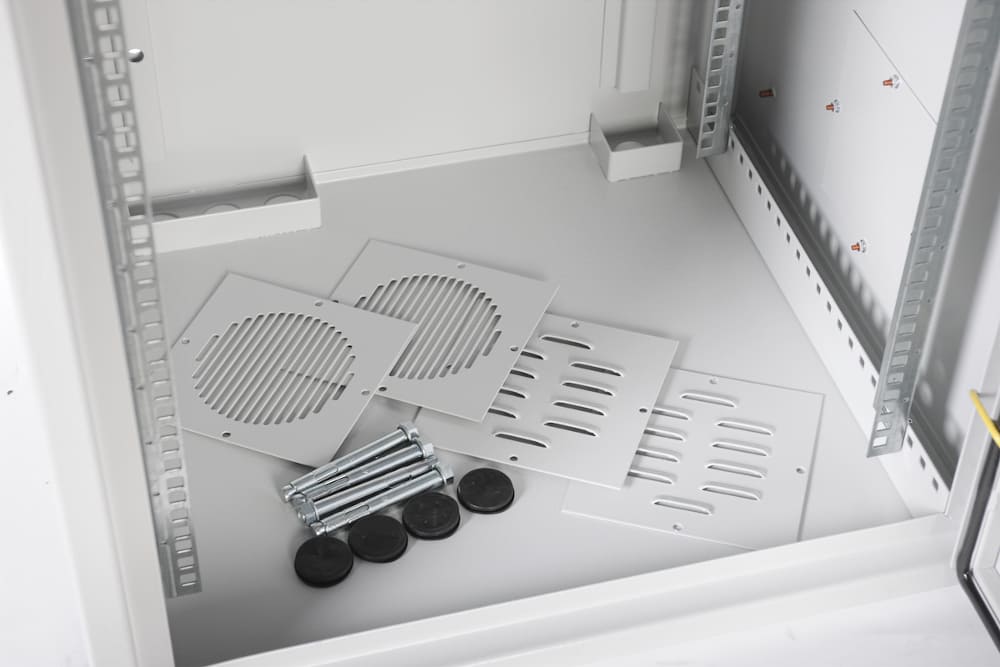

Комплектация:
- Шкаф.
- Две пары вертикальных юнитовых монтажных профилей, регулируемых по глубине.
- Четыре анкерных болта М12.
- Четыре уплотнителя кабельного ввода.
- Две панели типа жалюзи для защиты вентиляционных отверстий.
- Две панели-заглушки.
- Две панели с фильтрами.
- Технический паспорт.
| ЦМО ШРН-А-12.520 | |
|---|---|
| Высота в юнитах | 12 U |
| Высота | 633 мм |
| Ширина | 600 мм |
| Глубина/полезная глубина | 530/450 мм |
| Дверь | цельнометаллическая |
| Цвет | светло-серый, RAL 7035 |
| Максимально допустимая распределенная нагрузка | 70 кг |
| Вес | 39 кг |
| Толщина стали | до 2 мм |
